自动装盒机纸盒料仓可以分为垂直型、水平型、倾斜型三种。以下分析各种纸盒料仓的优缺点。
1）垂直型料仓

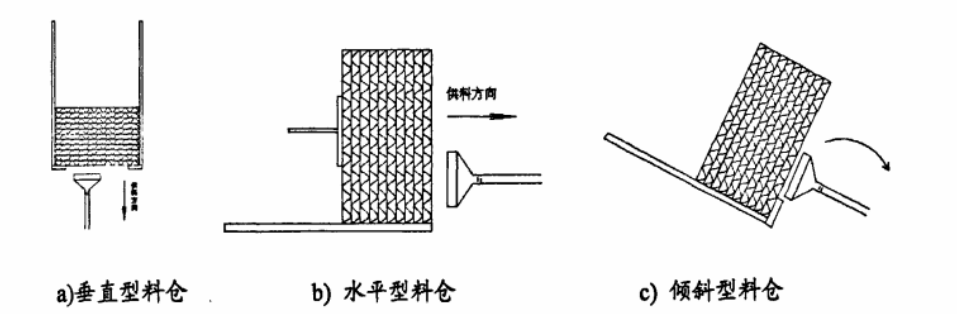

纸盒水平放置，料仓下部设有挡板，防止纸盒掉落，吸盘吸紧纸盒做垂直运动，供料方向如图a）所示。纸盒下拉过程中通过开盒挡板成型，吸盘和纸盒的运动方向单一，此种料仓设计占地小，结构紧凑，符合装盒机体积尽量小的设计要求。但是这种方式纸盒存储量有限，且盒片的堆放高度不易过低，以免吸盘受力不足而失效。
2）水平型料仓
水平型料仓的供料部分包括纸盒分离和纸盒旋转两部分。吸盘吸住纸盒做水平运动，运动方向如图b）所示。之后纸盒随开盒杆做90°旋转，使得纸盒便于填料。料仓后方应设有挡块，推动纸盒前进。此种纸盒料仓所占空间比较大，挡块前进设计的速度要符合纸盒的减少速度，结构相对复杂，也不利于设计空间的紧凑。

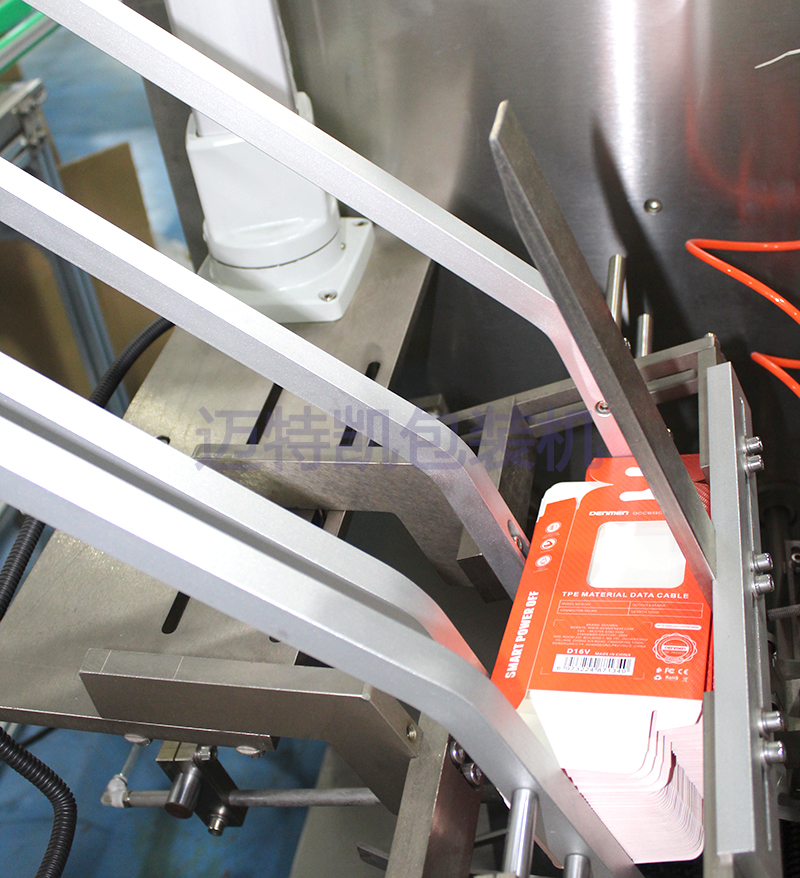

3）倾斜型料仓
从受力角度来看，倾斜型料仓所受重力可以分解为两个方向的压力，对料仓外壁的压力和对挡板的压力，这样使得料仓外壁和挡板的受力都较小，对材料的抗压强度要求不高。从吸盘运动的角度来看，吸盘吸附纸盒之后，随开盒杆做弧线运动，运动方向如图c）所示，纸盒通过开盒挡板成型，吸盘运动到输送带以下，以便纸盒能够顺利通过。
三种料仓形式比较看来，水平型料仓占地面积较大，不利于机械整体空间的紧凑，垂直型料仓存储量有限，而倾斜型料仓对侧壁和挡板的受力都比较小，吸盘的运动较为简单，而且可以增加纸盒存储的个数，延长了加纸额周期。
