装盒机是自动装盒生产线的主要设备之一，用于食品、药品、化妆品及五金产品等的包装。随着社会的发展和人民生活水平的提高，人们对产品的包装质量的要求也越来越高。本文迈特凯包装机械为大家讲解食品装盒机的设计方案，所设计装盒生产能力可以达90~100盒/min，食品装盒机能够完成自动化生产线上纸盒的开盒，推进盒，封装。其中，纸盒撑开动作可以有许多机构实现，以下是纸盒撑开机构几个方案的具体描述和优缺点比较。
方案一：

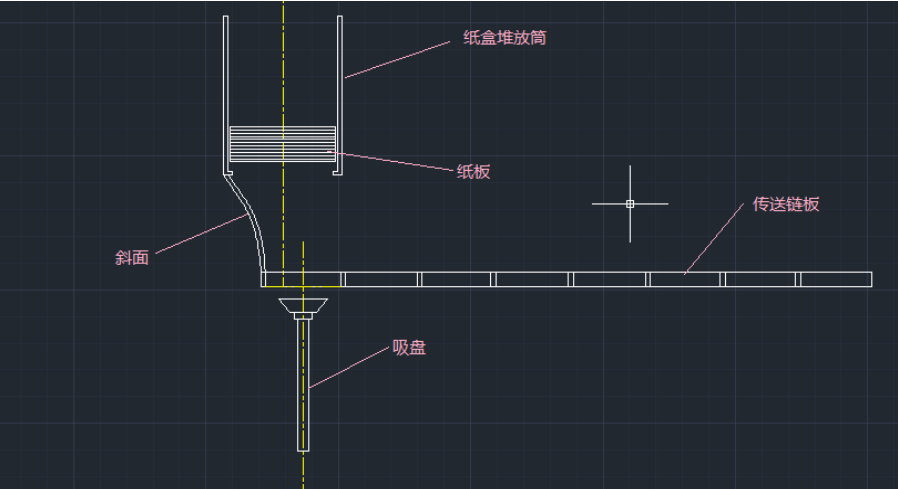

此机构的作用是将折叠状态的纸盒打开，其中共有六根拱条，成对称分布。每根拱条各自安装在一个调节座上，可以根据纸盒的大小进行调节，起到定位纸盒的作用。如图1，纸板放置在纸盒堆放筒里面，底部的尺寸略小，确保在吸盘将纸盒吸下来之前，纸盒不会从堆放筒里面掉出。食品装盒机的纸盒成型机构还应包括纸盒撑开滑板和纸盒吸盘。纸盒撑开滑板可放置于纸盒堆放筒下面，在纸板向下运动过程中，通过滑板的挤压作用，可引导纸板沿其板面逐步撑开。吸盒轴是空心轴，一段装有吸头座，另一端通过真空管与真空泵相连。吸盒轴在吸盒凸轮的作用下在垂直方向做往复运动完成吸盒工作，吸盘的吸头朝向垂直于纸板。
优点：通过采用纸盒堆放筒和纸盒撑开滑板配合，实现纸盒的撑开成形，具有维护方便，结构精巧的特点。而且，吸盘在竖直方向上运动，减少了空间的需求。
缺点：吸盘行程长，生产效率不高。
方案二：

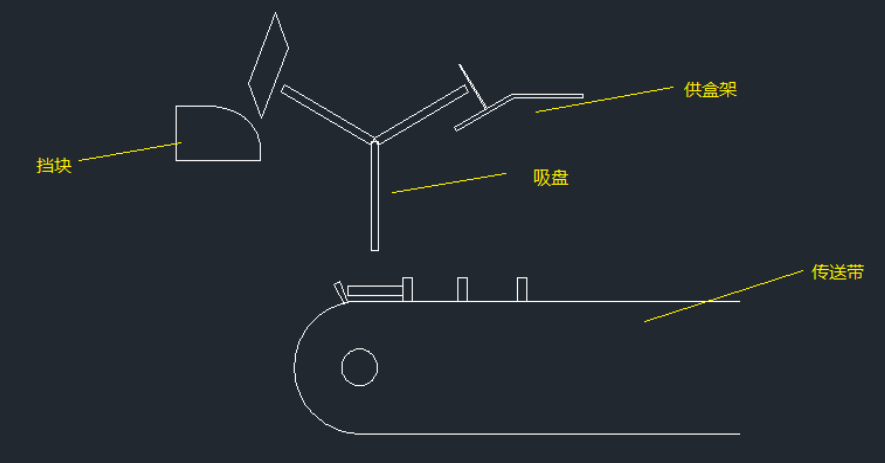

该纸盒撑开机构的过程是：吸盘逆时针旋转（约30°）到供盒架处，吸住纸盒的一侧，将其从供盒架吸出；之后吸盘带着纸盒继续旋转120°，纸盒的侧面碰到挡块，在挡块的挤压作用下，纸盒顺势滑下，从而处于半撑开状态。最后当吸头转到传送带的正上方，真空吸头通气，释放纸盒到传送带的卡槽中，运动中卡槽的一侧将纸盒向前挤压，使纸盒处于完全撑开状，供后面装入食品使用，这样就完成了整个取盒动作。
优点：该种方法整个过程易于控制、操作简单、干净卫生。
缺点：吸盘的轨迹是圆，行程较长，运动较方案一复杂，控制精度不高，生产成本随之增高，效率降低。
