装盒机是对物料进行装盒处理的机械装置，取代了手动装盒的方式，大大提高了产品装盒的效率，降低了劳动成本，提高了生产率，传统的装盒机械旁边需要人工辅助对其进行操作，自动化程度不高，这样会增加产品的生产成本，不便于人们的使用。
迈特凯新款全自动饼干装盒机，具备自动化程度高的优点，解决了饼干装盒自动化程度低的问题。图1为迈特凯全自动饼干装盒机实景图。
全自动饼干装盒机工作流程

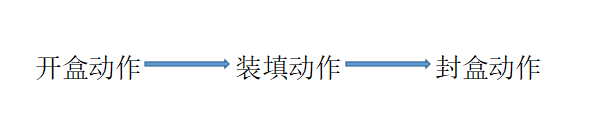

全自动饼干装盒机是指将纸盒从纸盒堆放架上取下，并且通过装置和机构的运动打开，然后在驱动源的驱动下将饼干推入纸盒完成装填，最后用机构将纸盒两侧的纸舌折起完成封口的机器设备。其主要机构包括开盒机构、装填机构和封盒机构。其中传送带应作为传动机构驱动纸盒的运动，图2为简化工作流程图。三个步骤以及驱动它们的机构解释如下：
1、开盒动作：在传送带上，纸盒被固定在与其大小相称的槽中，在挡块的阻拦作用下，牙膏盒完全打开，可供装填步骤的实施。
2、装填动作：饼干的装填可由间歇运动的推块或者间歇运动的气缸加推杆做往复运动完成，也可使用装填专用机械臂进行装填。
3、封盒动作：封盒动作包括折起纸盒的小舌和推入纸盒的大舌以完成封盖。两侧的纸盒小舌可用固定的挡块挤压折起，纸盒大舌的推入则由推块的间歇运动完成。
经过以上对于简化工作流程图工艺流程的分析，其中核心部分是开盒动作和装填动作。因此简化工作流程图应具有以下功能：传送带实现间歇运动以达到纸盒的开盒动作从而满足装填动作，装填机构的间歇运动或往复运动以确保饼干的正常填入，封盒机构确保纸盒的纸盒关闭动作的正常实施。
