已知装盒机的更高生产能力是60盒/min，假设工人不低于10min放一次纸盒坯，因此纸盒仓所容纳纸盒坯的数量至少为600个。经测定纸盒坯的厚度为0.94mm，那么600个纸盒坯堆叠的厚度为564mm，因此纸盒仓纸盒挡板的实际高度应该大于564mm，迈特凯装盒机选用纸盒挡板高度为600mm。进一步为了让纸盒仓适合存放多种规格的纸盒，纸盒仓需要设计成可沿纸盒长度方向和纸盒宽度方向调节。
如图1所示，装盒机纸盒仓包括由多个导向板围接而成的纸盒仓框架和由多个挡板围接形成纸盒坯限位框。纸盒仓框架上设有用于调节纸盒仓出盒口大小的调节机构，调节机构由长度调节支撑杆和宽度调节杆组成。多个纸盒挡板垂直设置在调节机构和导向板上：挡板和第五挡板都垂直设置于长度调节支撑杆上；第三挡板垂直设置在宽度调节杆上：第二挡板和第四挡板则垂直设置在第二导向板上。纸盒仓框架上呈相对设置的四个导向板上都分别开有长孔。纸盒仓框架呈倾斜设置，倾斜角与摆杆摆角有关，其倾斜角度α=30°。在纸盒仓框架的倾斜上端竖直设有一预开盒机构，用于实现纸盒坯的预开盒。
1、沿纸盒长度方向调节
长度调节支撑杆平行设置两根，其两端分别设置一段螺杆，如图2示。长度调节支撑杆与纸盒仓框架的宽度方向平行且垂直于第二导向板和第三导向板，两端螺杆可在第二导向板和第三导向板的长孔内滑移。因此同时调节两根长度调节支撑杆在长孔中的位置就可以实现出盒口沿纸盒长度方向调节，使纸盒仓出盒口正对真空吸盘中心。当出盒口的大小调节好后，通过螺母将长度调节支撑杆固定在两导向板上。
⒉、沿纸盒宽度方向调节

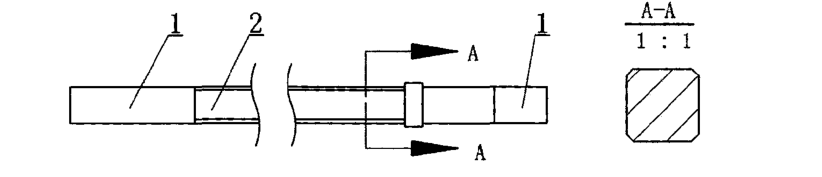

调节机构还包括一宽度调节杆，宽度调节杆与长度调节支撑杆呈垂直设置，两端分别设置一段螺杆，如图3所示。两端螺杆可在导向板和第四导向板的长孔内滑移，因此通过调节宽度调节杆在长孔中的位置就可以实现出盒口沿纸盒宽度方向调节。当出盒口的大小调节好后，通过螺母将宽度调节杆固定在两导向板上。
综上所述，迈特凯装盒机纸盒仓具有结构简单、制造成本低，能根据不同尺寸的纸盒对纸盒仓出盒口的长度和宽度进行快速调节。同时纸盒坯限位框的大小与出盒口大小保持一致调节，便于对不同尺寸的纸盒坯进行限位。调节方式简单，成本低，操作方便，以满足各种规格纸盒坯的存放，通用性好。
