药瓶装盒机的总体设计方案

作者: 发布时间:2022-05-05 13:50:17点击:692

    药瓶自动装盒机是将药瓶和说明书自动装入折叠纸盒中,并完成盖盒动作的装置。其进料一般分为3个入口:说明书入口、药瓶入口和包装盒入口。从包装盒进料到最后包装成型的整个过程大约分为4个阶段:下盒、打开、装填、盒盖。主要功能有:药瓶说明书的自动折叠与传送、药盒成型与传送、将药瓶与说明书装入药盒、药盒两端纸舌封装、打批号生产计数、成品输送、对无说明书或空盒进行剔除及计数等。机械结构主要包括:药瓶的输送机构、说明书的折叠机构、说明书的输送机构和纸盒开盒机构、说明书和药瓶装盒机构,纸盒的封口机构及打印批号机构。药瓶装盒机有立式装盒机卧式装盒机两种。立式装盒机是指将被包装物从垂直方向放入纸盒的机型,而卧式装盒机是指将被包装物从水平方向推入纸盒的机型。图1所示为自动装盒机的工艺流程图。


    装盒机总体结构的设计

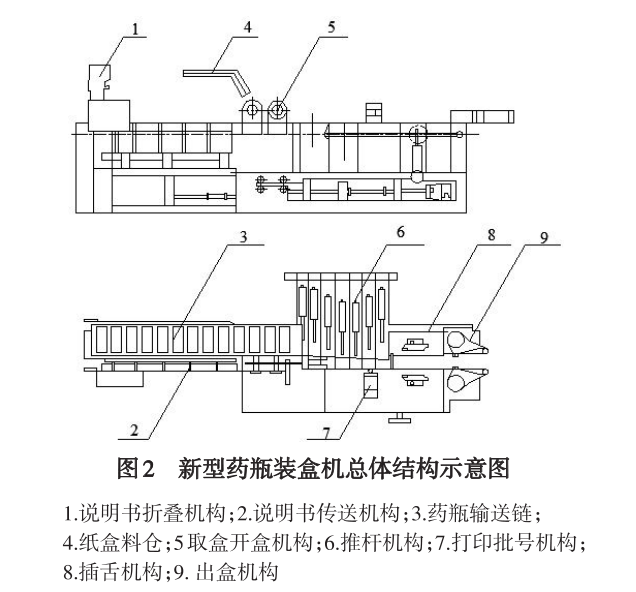

    图2为装盒机总体结构图,其中1是说明书折叠机构,通过说明书折叠机构将说明书进行折叠,然后输送给说明书传送机构2,说明书传送机构2和药瓶输送机构3一起往前输送。4为纸盒储料仓,通过吸盒开盒机构5将纸盒打开并将推杆推送到纸盒传送链处。装盒完成后进入打码机构7打印批号和日期,然后通过出盒机构输送,并完成出盒。整机由PLC程序控制,在上道工序中药瓶经过药瓶输送链3向前输送,与此同时,说明书折叠装置开始工作,折叠装盒的说明书,通过说明书输送装置2进行输送。另外取盒开盒机构5的电机启动,将纸盒仓4内的扁平纸盒由吸盒真空吸盘吸起纸盒,然后通过开盒装置使扁平纸盒被逐步展开,使扁平纸盒被撑开成方形的包装用纸盒,当撑开的纸盒进入纸盒输送链的料位时,吸盒真空吸盘卸压。


    带动纸盒输送链与伺服进瓶机构轨道连接在一起的推杆将说明书推向药瓶,然后与纸盒进入料仓输送链伺服进瓶机构轨道连接在一起的推杆,将说明书和药瓶一起推入纸盒内,随纸盒输送链向前运动,在经过纸盒输送链两侧设置的纸盒耳环折叠机构,纸盒耳环被折叠,折叠纸盒耳环后,纸盒输送链继续前行,经过打码器位置后,纸盒盖被打上生产日期后,经过纸盒整形后被纸盒输送链送出。
